一、设备描述

本机组为上进风、上排风、宽塔体、压力式、可雾滴一次复聚、细粉二次复聚、带有内置流化床和外置震动式流化床，并具有低温辅助干燥和冷却功能的系统装置。

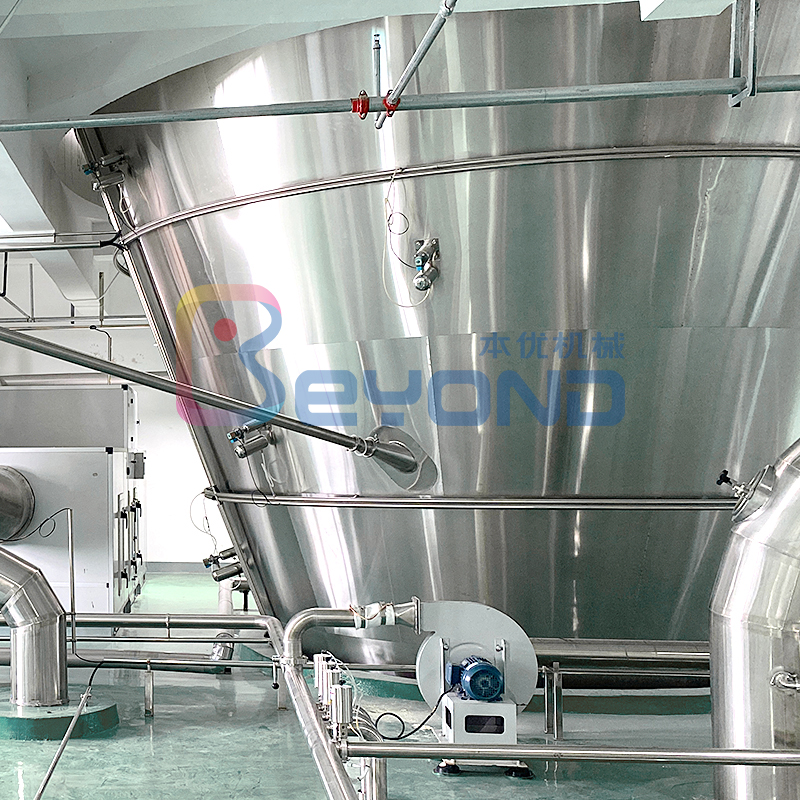

该干燥塔为立式并流上进风上排风压力式喷雾干燥器，物料由高压泵经高压管由塔顶均风器中间喷入塔内，经喷头雾化，多个喷头之间的雾滴有相碰粘结在一起的附聚作用，雾滴与相对湿度很低的热风接触，二者瞬间发生强烈的热交换，热风的热能供给雾滴使其水份蒸发，与内置流化床配合使物料干燥成含水份合乎要求的粉粒，蒸发出来的水份被热风带走，通过双级旋风分离器或布袋捕粉器回收过滤后由排风机排入大气。其中大部分产品落入塔体下端的内置流化床二次辅助干燥，然后再送至震动式流化床进行三次干燥和冷却。

二、应用领域

广泛适用于溶液、悬浮液等含干物质液体制成粉末状产品的喷雾干燥，应用于乳粉、豆粉、特医食品、添加剂、生物、制药、化工等多种领域。

三、设备特点

上排风新型结构，内置式流化床与震动式流化床低温辅助干燥、冷却，节约能源，塔内温度与排风温度相对较低，尤其是物料脱水后接触的都是低温风，极大地保护了蛋白，产品新鲜度好，减少了产品变性蛋白；螺旋风扫塔壁，塔内积粉少，无需每班扫塔，减少了污染、浪费和劳动强度；细粉二次附聚，产品新鲜，颗粒均匀， 速溶度好。操作采用自动控制，配有变频器、温度与压力传感器、高压自动阀、PLC 程控，操作简单，控制容易。

四、结构组成

 1、喷雾系统：供料泵、高压泵、高压管路、高压阀门、高压软管、喷枪、喷头；

 2、主体系统：热风分配器、塔体、内置流化床（固定流化床）、震动流化床、筛粉机；  3、进气系统：空气过滤器、鼓风机、加热器、进风管道（主塔、内置与震动流化床）；  4、捕粉形式：单极旋风、双级旋风、布袋、旋风+布袋；

 5、排气系统：排风管道、排风机、废热回收器（根据产品类别适配）

 6、配套附件：除湿机、震动气锤、检查门（孔）、泄爆门、清洗管路、清洗喷头、消防灭

火喷头、输粉阀、罗茨风机、复聚管路、操作平台等；

 7、电气与控制：控制柜、变频柜、变频器、传感器、PLC、软件、计算机等。
